羅茨式真空泵原理說明
羅茨式真空泵（簡稱羅茨泵）是一種無內壓縮的旋轉變?nèi)菔秸婵毡谩Ｊ抢脙蓚€(gè)8字形轉子在泵殼中旋轉而產生吸氣和排氣作用的。其原理和羅茨鼓風機相似。由于它在低壓力范圍內工作，氣體分子白由程較大，氣體漏過微小縫削的阻力很大，因而能獲得較高的壓縮比，可以作為增壓真空泵使用；但它不能單獨地把氣體直接排到大氣中去，需要和前級真空泵串聯使用，被抽氣體通過前級真空泵持到大氣中去。
羅茨泵廣泛用于真空治金工業的真空脫氣、真空熔煉、鋼水真空處理，以及空間模擬、低密度風洞等裝置中抽除非腐蝕性氣體。也可以用于化工、食品、醫藥、電機制造等工業的蒸餾、蒸發、干燥等生產過程。

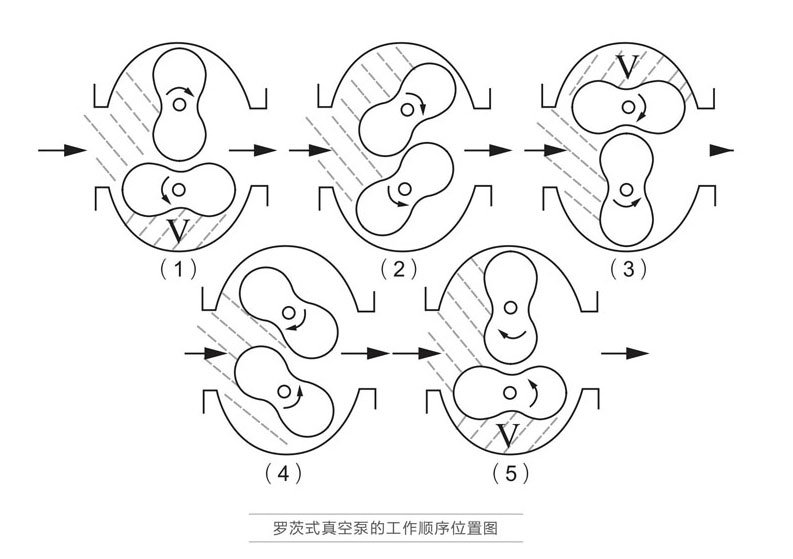

工作時，被抽氣體由進氣□進入轉子與泵體之間，這時一個轉子和泵體把氣體與進氣口隔開，被隔開的氣體（如圖上影線部分所示），在轉子連續不斷地旋轉過程中，被送到排氣口?？臻g是處在封閉狀態，因此，沒有壓縮和膨脹。但當轉子的峰部轉到排氣□邊緣時，由于V部分的壓力較之排氣口處的壓力低，為了使相連體積內壓力均勻，氣體就會從排氣口處擴散到V區域，其擴散方向與轉子旋轉方向相反。當轉子再轉動時，把V處的氣體壓縮到排氣口將其排出。這時轉子的另一面與進氣口相連部分則吸入氣體，當轉子不斷地旋轉時，重復上述抽氣過程不斷地排出流進來的氣體。這種工作過程相當于轉子空間由某一小值增加到較大值，然后再由較大值減小到小值。這就是羅茨真空泵的容積作用原理。
羅茨泵在入口壓力很低情況下工作時，由于轉子轉速很高，轉子表面的線速度接近于分子的熱運動速度，這時碰撞在轉子上的氣體分子被轉子推帶到壓力較高的排氣口，再被預真空泵排除。這就是羅茨真空泵的分子作用原理。
